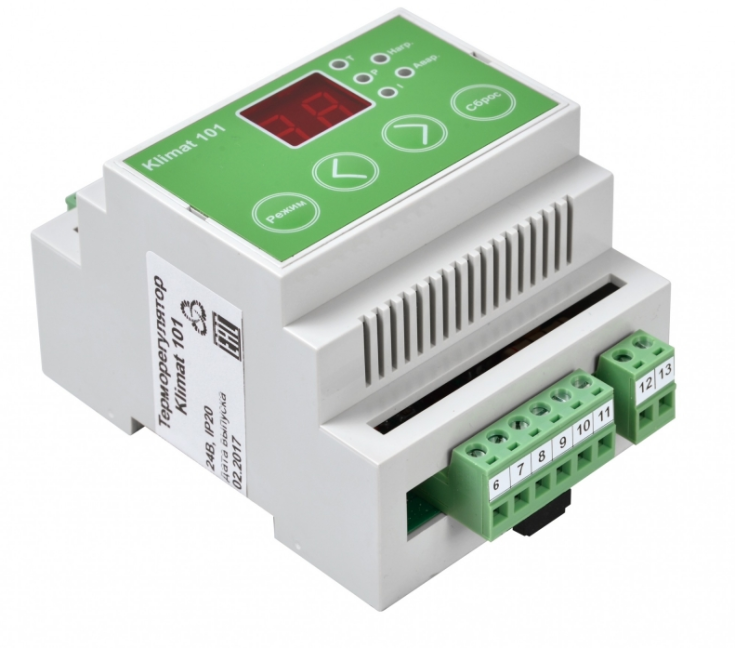

Микропроцессорный контроллер Klimat 101 представляет собой терморегулятор, используемый для поддержания температуры воздуха в приточных вентиляционных системах с водяным калорифером. Он не требует дополнительных настроек, система управления готова к работе сразу по включению питания.
Поддержание заданной температуры (от 7 до 99 °С) происходит посредством управления приводом смесительного клапана. Контроллер постоянно отслеживает температуру в канале вентиляции и температуру обратной воды из водяного калорифера при помощи подключенных к нему датчиков. В контроллере Klimat 101 используется пропорционально интегральный (PI) закон регулирования. Данный вид регулирования является оптимальным для управления приточно-вытяжными вентиляционными системами, т. к. позволяет с большой точностью поддерживать заданную температуру, уменьшая температурные колебания и не давая системе управления войти в резонанс.
Для холодных регионов есть функция зимнего запуска и возможность настраивать температуру обратной воды в дежурном режиме.
На контроллере Klimat 101 отслеживается наличие датчиков температуры воздуха и обратной воды, а так же осуществляется активная защита водяного калорифера от замерзания теплоносителя.
В обновленной версии программного обеспечения появились следующие возможности:
-режим зимнего запуска, с возможностью настройки времени запуска
-возможность просмотра показания датчика обратной воды
-режим настройки температуры обратной воды в дежурном режиме
-возможность выбора управляющего сигнала 0-10 В или 2-10 В
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока;
- Аналоговые выходы: 0-10 В, 10мА;
- Аналоговые входы : датчики стандарта PT1000 ;
- Цифровые входы: 12В, 5мА;
- Релейные выходы: перекидной контакт 220В, 3А инд. нагр./10А резист. нагр.;
- Диапазон рабочих температур: 0 … 40 °С;
- Степень защиты: IP20;
- Габаритные размеры : 70х95х58 мм;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
